一、前言
隨著人類對量子世界認識的不斷加深以及實驗科技的進步,量子態產生、調控及探測能力也逐漸得到增強,以此為基礎的量子信息技術成為本世紀初的科技和產業熱點,并被稱為“第二次量子革命”。光是電磁波譜中人類認識最為全面的波段,光子也是最易產生、操控、傳輸及探測的量子態載體之一。因此,光量子信息技術在量子信息技術中扮演著關鍵角色。光量子信息中信息的載體是單個光子。因此,單光子探測器(SPD: Single photon detector)就成為光量子信息技術中不可或缺的核心器件。
目前主流的單光子探測技術包括光電倍增管(PMT: Photomultiplier Tube)、半導體雪崩光電二極管(APD: Avalanche Photodiode)以及超導(納米線)單光子探測器(SSPD:superconducting nanowire single photon detector/superconducting strip photon detector)三種。
二、光電倍增管(PMT)
PMT是基于外光電效應和二次電子發射效應的一種SPD。光子被光陰極吸收后,光陰極激發出光電子;光電子進入倍增系統通過進一步的二次發射得到倍增放大,多級倍增之后產生的大量電子到達陽極形成可測量的電脈沖信號。PMT主要工作在紫外、可見和近紅外區,具有響應快速、成本低、陰極面積大等優點。與其它幾類SPD相比,光敏面大是它最為獨特的優勢,典型尺寸可以從幾毫米到幾百毫米不等,特別適合于大光敏面需求的應用領域,目前最大的PMT可達20英寸。比如日本濱松是國際PMT的主要提供商,它提供的PMT已經應用于神岡中微子探測實驗中,成果獲得兩項諾貝爾物理學獎。近年來,我國北方夜視等單位自主研發的20英寸PMT也逐漸成熟,并且在國家重大科技基礎設施高海拔宇宙線觀測站(LHAASO)和江門中微子實驗中大量使用。
三、半導體雪崩光電二極管(APD)
APD利用半導體的內光電效應實現了單光子探測。給光電二極管較高的反向偏置電壓后,利用雪崩擊穿效應,可在APD中獲得數百乃至上千倍的內部電流增益,通常又被稱為SPAD(Single Photon Avalanche Diode)。SPAD使用的材料不同,可以分別工作在可見光(Si材料)或近紅外(InGaAs/InP材料)波段。SPAD具備體積小、集成度高的優勢,已成為一種主流的SPD技術,并在激光測距、分布式傳感、弱光成像、高速光電分析儀器、無線光通信以及量子信息等領域得到了廣泛的應用。國際上已經有多家商業公司提供SPAD及基于SPAD陣列的相機產品,比如Excelitas、ID Quantique、MPD等。我國中電44所和中科大等單位合作,已經掌握近紅外波段高性能SPAD芯片及其相關電路技術,自研SPAD性能已經達到國際先進水平,并在量子通信、激光雷達等領域得到了應用。
四、 超導納米線單光子探測器(SSPD)
SSPD利用微納尺度的超導材料相變實現量子極限靈敏度光探測,在可見及近紅外波段均展示了無與倫比的單光子探測能力。目前SSPD的探測效率已接近1,并且在光量子信息等領域得到了廣泛的應用。我國SSPD主要研究單位有中國科學院上海微系統與信息技術研究所、南京大學和天津大學等。我國SSPD研發實力已全面達到了國際先進水平,為我國在量子信息等領域進入國際第一梯隊提供了核心探測器支撐。比如作者所在的上海微系統所團隊已經掌握了SSPD材料生長、器件設計與工藝、低溫系統集成等全鏈條技術,研發的SSPD在光纖通信1550 nm波長最高系統探測效率達到98%,最低暗計數達到1 cps以下,達到了世界最好水平。需要特別說明的是,相關團隊已依托上海微系統所孵化了賦同量子科技有限公司,成功實現了SSPD技術產品化,改變了該領域長期依賴進口產品的現狀。五年來,已經為國內用戶提供逾百臺高性能SNSPD系統,國內市場占有率逾七成,成為了光電領域高端科研儀器國產化的典范。
圖1 雙層超導納米線單光子探測器示意圖
本世紀SPD發展的最強大的需求牽引來自于量子信息技術的快速發展。InGaAs APD由于其體積小、集成度高,已經廣泛應用于國內外量子通信中,包括京滬量子通信干線和全球首顆墨子號量子通信衛星。但是其存在著探測效率有限、暗計數高等不足,短期內沒有很好的解決方案。而SNSPD具有高探測效率、低暗計數、高速度等優勢,受到了量子信息領域的廣泛關注。由于其必須使用4 K甚至更低溫度的制冷機,使得大規模應用受限。但是,作為一種高端科研儀器,SSPD已經成為量子信息前沿科學實驗中的強大工具。2014年以來,潘建偉院士團隊在量子通信領域,利用SSPD多次創造了光纖量子密鑰分發距離世界紀錄;近年來,全球光纖量子密鑰分發的距離不斷創造新紀錄幾乎都是使用SSPD實現的。在光量子計算領域,2020年潘建偉院士團隊報道了76個光子的量子計算原型機“九章”成果,實現了“高斯玻色取樣”任務的快速求解,使得中國成功達到了量子計算研究的第一個里程碑:量子計算優越性?!熬耪隆敝幸豁?xiàng)核心技術就是100個高效率SSPDs。在2021年的“九章2.0”中,SNSPD數量增加至144個,探測器性能也得到了進一步提升。

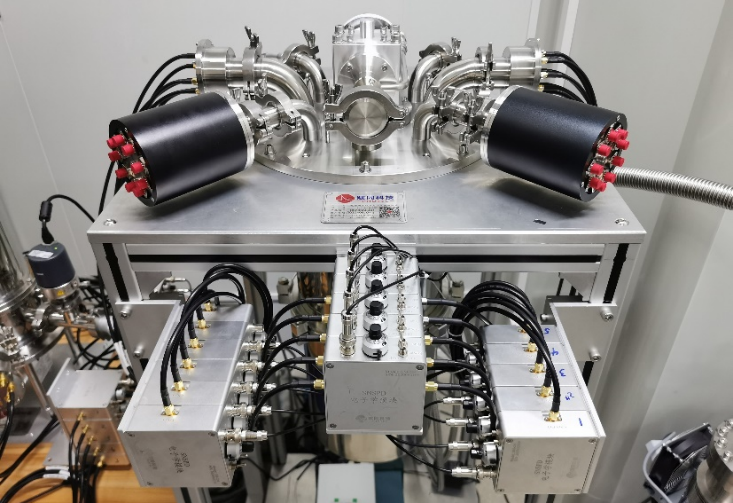

圖2 光量子計算機中使用的一臺超導單光子探測系統
除了量子通信和光量子計算以外,SPD也給大量弱光探測領域帶來眾多顛覆式創新。2013年美國NASA的LLCD項目利用地面基站的高速SSPD陣列,首次實現了繞月軌道衛星和地球之間的直接光通信,最高速度達到622 Mbps,被譽為空間光通信的里程碑。NASA正在實施的火星探測DSOC項目中將繼續采用SSPD技術。2019年我國天琴計劃中月球激光測距采用了多通道SSPD達到了厘米級分辨率。2021年,中科大竇賢康、夏海云團隊基于SSPD發明了一種單光子探測自由空間區段光譜遙感技術,實現了自由大氣中二氧化碳和半重水有距離分辨率的光譜遙感分析。2021年,中科大潘建偉、徐飛虎團隊利用InGaAs SPAD實現超過200公里的遠距離單光子三維成像,為遠距離目標識別、對地觀測等領域應用開辟新道路。需要說明的是,以上弱光探測都僅使用了SPD的光子計數功能,光的量子態信息尚未得到利用。未來如果能夠在應用中利用光的量子態信息,將有望進一步增加信息維度,使得真正的量子雷達和量子成像成為可能,為軍事等應用帶來變革性技術。
五、 小 結 隨著量子信息等領域研發和產業化的進一步推進,SPD的需求仍會進一步增長,同時對更高性能的SPD以及國產化SPD提出進一步的要求。傳統的非超導單光子探測器性能相對比較成熟,但是探測效率等性能指標提升空間有限、性價比和像素?cái)?shù)量不足等仍是其發展的主要瓶頸。而對于SSPD,一方面極限性能指標(極限效率、極低噪聲、極高速度、極低抖動、光子數分辨能力等)仍然在科研領域存在明確的需求,另外一方面,兩項或多項指標同時實現的高綜合性能指標SSPD仍存在很多技術挑戰??梢哉f,高性能SSPD將在一定程度上會影響量子信息技術實驗科學的發展進程。然而,多項配套技術,包括低溫制冷機、恒溫器、低溫電子學等,其技術成熟度和SWaP仍無法滿足大規模應用的需求,并對其產業化的進程產生決定性影響。不管如何,在量子信息等領域的呼喚下,單光子探測器的春天已經到來。
