航空多光譜相機三坐標無源定位技術
發布日期：2021-04-17瀏覽次數：93
航空相機是民用測繪、軍事偵察的有效手段，可對任務區域進行大范圍地圖制備和偵察情報生成，既可單獨形成系統，又可作為天基成像的有效補充。在拍攝圖像的同時獲取圖像，同時疊加上地理、水文、氣象信息，并且準確捕獲目標的形態、位置變化信息，才能形成有效情報，完成偵察或測繪任務。
航空多光譜相機采用焦平面探測成像系統，可在全天時、準全天候作業的條件下對機下進行大幅寬高分辨率成像探測。2021年2月，天津津航技術物理研究所董浩團隊在《紅外與激光工程》期刊上發表論文“航空多光譜相機三坐標無源定位技術”。文中針對航空多光譜相機的三坐標無源定位問題，介紹了相機組成及無測距信息輔助情況下的三坐標無源定位原理，梳理了航空多光譜相機的三坐標無源定位關鍵技術。通過載體的位置姿態精確測量，測角電路設計、測角誤差標定與補償，多傳感器安裝姿態標定，時間同步設計四大關鍵技術保證相機的定位精度。
圖1 航空相機測繪作業
某航空多光譜相機由基座、掃描穩定平臺、相機本體和POS組成。在無測距信息狀態下，采用被動無源定位方法實現圖像的三坐標定位，原理為載體、目標在地面投影以及地心的三角形幾何約束關系。
圖2 無源定位原理
相機拍攝圖像得到像空間坐標系下的坐標，經過歸一化后得到單位矢量，再經過數次坐標變換，分別得到基座坐標系、地理坐標系以及大地直角坐標系下的單位矢量進一步向地球橢球投影，計算可得投影坐標，換算得到經緯度坐標。根據該計算流程，變換過程中的穩定平臺角度、載機姿態角以及經緯高位置精度，決定了目標的三坐標定位精度。由于是遠距離成像，角度誤差引起的位置誤差遠遠大于位置測量誤差，角位置精度對定位精度起決定性作用。因此相機中與角度測量的相關技術，如高精度位姿動態測量技術、掃描穩定平臺測角信號處理及辨識補償、掃描型相機多維外方位元素標定技術以及異構多源傳感時鐘同步技術是機載相機的三坐標無源定位關鍵技術。
關鍵技術
將閉環誤差控制引入Kalman濾波器，將濾波估計出位置、速度誤差，通過控制器實時反饋到輸入端，抑制姿態角的誤差振蕩幅值，可有效提高系統姿態誤差模型的準確度。
根據測角誤差呈現周期性特點，利用諧波分析法對測角誤差進行分析，辨識一次諧波與二次諧波系數，利用分段線性化方法或諧波補償方法對測角誤差進行補償，提高測角精度。補償完成后反復通過環境試驗驗證測角指標穩定性、分階段定期復測來驗證測角指標的長期穩定性。

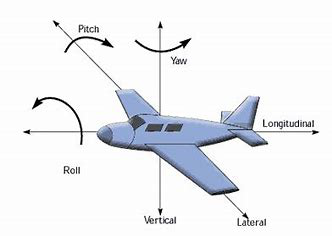

圖3 載體位姿測量

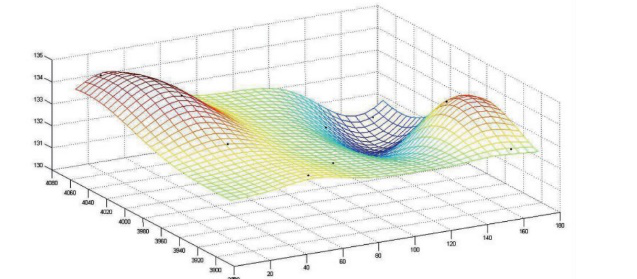

圖4 測角誤差辨識補償
（3）掃描型相機多維外方位元素標定
建立各個傳感器與立方鏡、立方鏡間的相互姿態關系后，可計算安裝姿態旋轉矩陣，采用基準逐級傳遞的方法實現內框架、外框架以及POS對準。通過POS、測角傳感器以及多光譜相機各個譜段的安裝姿態角補償，提高圖像的定位精度。
（4）異構多源傳感時鐘同步
采用秒脈沖信號作為時鐘同步信號，消除傳輸延遲時間影響消除。采用后處理方法，解決圖像傳輸掩飾。同步后時鐘精度受制于1s內晶振的穩定性以及各傳感器輸出延遲本身，多源傳感器時鐘同步精度優于微秒級。
圖5 外方位元素標定
圖6 時鐘同步
進一步引入內方位元素標定，可提高定位與圖像拼接精度；利用高精度DEM，可減小地形起伏的影響；引入自動化標定，可大幅提高設備出廠標定與定期維護標定效率。隨著研究成果的工程化應用，將推動我國航空對地觀測技術的發展。
